AWS EKS Pod Identity Association을 위한 CiliumNetworkPolicy(CNP) FQDN egress 룰 설정

🚨 문제 상황

서버 Pod가 AWS S3에 접근해야 하는데, 계속해서 연결이 안되고 있었다.
로그를 확인해보니, 아래와 같았다:

1
2
3
4
5
6
7
8
9
Traceback (most recent call last):
TimeoutError: timed out
...
urllib3.exceptions.ConnectTimeoutError:
 (<AWSHTTPConnection(host='169.254.170.23', port=80) at 0xffffabb35d00>, 'Connection to 169.254.170.23 timed out. (connect timeout=2)')
...
botocore.exceptions.ConnectTimeoutError:
 Connect timeout on endpoint URL: \"http://169.254.170.23/v1/credentials\"
...

Pod가 EKS Pod Identity Agent로부터 IAM 권한을 얻기 위해, http://169.254.170.23/v1/credentials에 요청을 하는데, 연결에 Timeout이 났다.
egress 규칙으로 169.254.170.23에 80포트로 허용해도 계속 문제가 생겼다.
Hubble UI를 통해서도 트래픽이 시각화되지 않았다.

🔐 EKS Pod Identity란

EKS Pod Identity는 EKS에서 Pod에게 IAM Role을 할당하는 새로운 방법이다.
Pod Identity Agent는 daemonset으로 각 노드에 하나씩 있으며, Pod는 노드의 링크 로컬 주소 169.254.170.23에 자격 증명을 요청한다. \

동작 과정은 다음과 같다:

EKS에서 EKS Pod identity association으로 연결된 ServiceAccount를 사용하는 Pod가 새로 생성됨
EKS가 Pod의 manifest에 자동으로 환경변수를 및 token volume 주입 환경변수:

1
2
3
4
5
env:
- name: AWS_CONTAINER_AUTHORIZATION_TOKEN_FILE
  value: "/var/run/secrets/pods.eks.amazonaws.com/serviceaccount/eks-pod-identity-token"
- name: AWS_CONTAINER_CREDENTIALS_FULL_URI
  value: "http://169.254.170.23/v1/credentials"

토큰:

1
2
3
4
5
6
7
8
volumes:
- name: eks-pod-identity-token
  projected:
    sources:
    - serviceAccountToken:
        audience: pods.eks.amazonaws.com
        expirationSeconds: 86400
        path: eks-pod-identity-token

/var/run/secrets/pods.eks.amazonaws.com/serviceaccount/eks-pod-identity-token경로에 토큰이 생성
Pod를 노드에 스케줄링
SDK가 Pod Identity Agent에게 요청
- 기본 credential provider chain을 따른다면, Pod Identity를 이용한다.
- 노드의 링크 로컬 주소인 http://169.254.170.23/v1/credentials에 호출
Pod Identity Agent가 EKS Auth API호출(AssumeRoleForPodIdentity action을 사용)
- EKS Auth API가 IAM Role의 자격 증명을 방급
Agent가 credentials를 SDK에 전달

IRSA(IAM Role for ServiceAccount)와의 비교
IRSA는 기존의 전통적인 EKS에서의 Pod에게 자격 증명을 제공하는 방식이다.
Pod가 직접 sts에 접근하는 방식이었다.
EKS Pod Identity 는 다음의 장점을 가진다:
더 단순한 구조
더 높은 재사용성 구조
OIDC provider에 대한 관리 필요 x
IaC 친화적(ex. Terraform으로 association을 관리)
반면, IRSA 는 다음의 장점을 가진다:
기존 시스템 호환성
cross-account 호환성
EC2 Linux가 아닌 경우(Fargate, Outposts, EKS Anywhere 등) 현재는 EC2 Linux 노드만 사용하는 경우, Pod Identity를 쓰는 것이 권장된다.

EKS Pod Identity는 EKS Auto Mode에서는 자동으로 설치되어 있으며, 직접 애드온으로 설치할 수 있다.

🛡️ CiliumNetworkPolicy의 Egress FQDN 룰 설정

노드의 링크 로컬 주소 169.254.170.23 대상으로 하는 트래픽이 host 대상 트래픽으로 식별한다고 한다.
즉, CNP에서 host 엔티티 대상으로 허용해야 한다.

Pod가 S3에 접근한다고 가정하면, 다음과 같은 CNP를 만들 수 있다:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: aws-pod
  namespace: default
spec:
  endpointSelector:
    matchLabels:
      env: test
      cloud: aws
  egress:
    # Pod Identity Agent
    - toEntities:
      - host
      toPorts:
      - ports:
        - port: "80"
        - port: "2703"
    # S3 Bucket
    - toFQDNs:
      - matchName: s3.ap-northeast-2.amazonaws.com
      - matchPattern: "*.s3.ap-northeast-2.amazonaws.com"
      toPorts:
      - ports:
        - port: "443"
          protocol: TCP
    # Kube DNS
    - toEndpoints:
        - matchLabels:
            "k8s:io.kubernetes.pod.namespace": kube-system
            "k8s:k8s-app": kube-dns
      toPorts:
        - ports:
            - port: "53"
              protocol: ANY
          rules:
            dns:
              - matchPattern: "*"

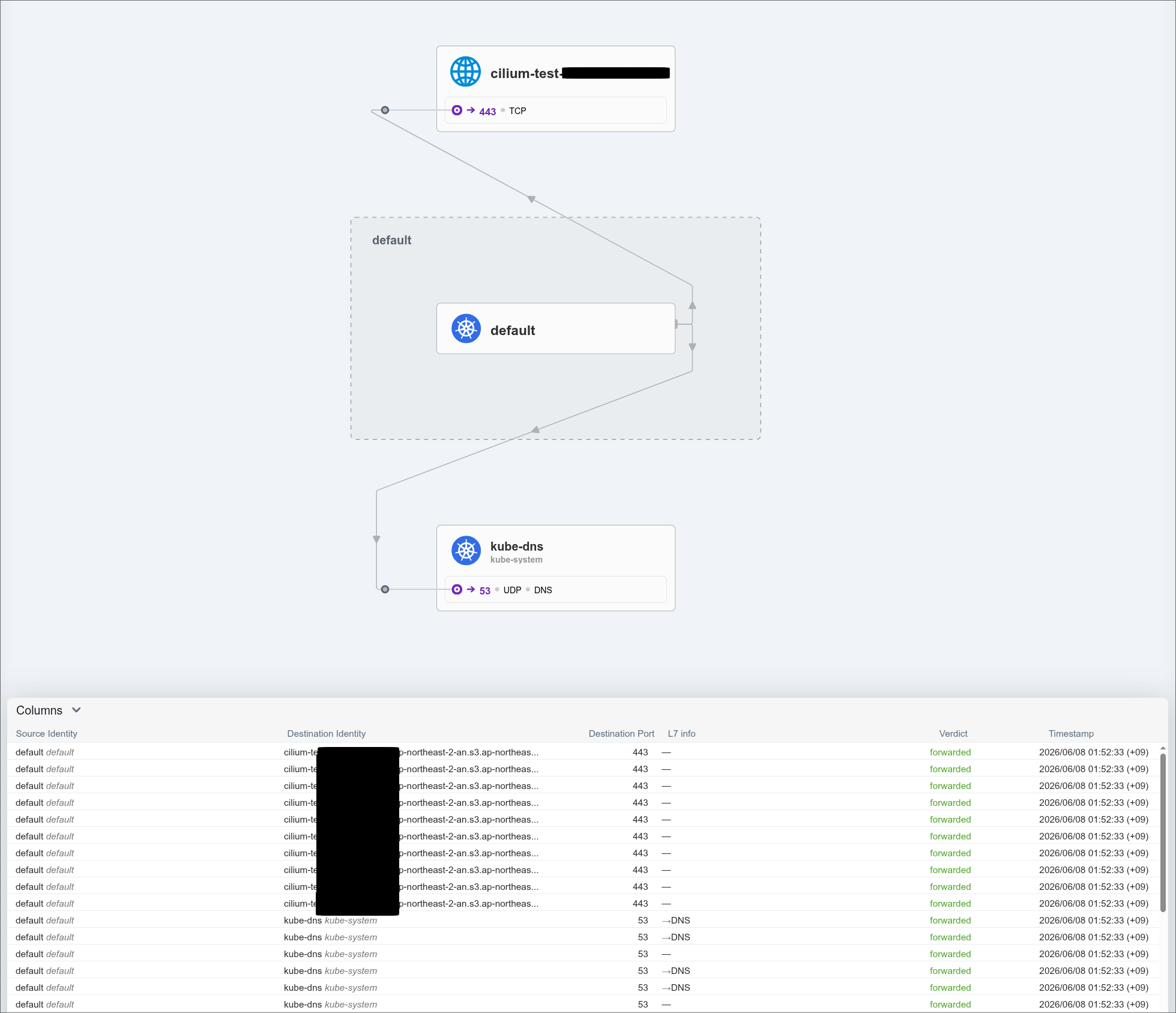

Hubble UI를 보면, 다음과 같이 허용된다!
